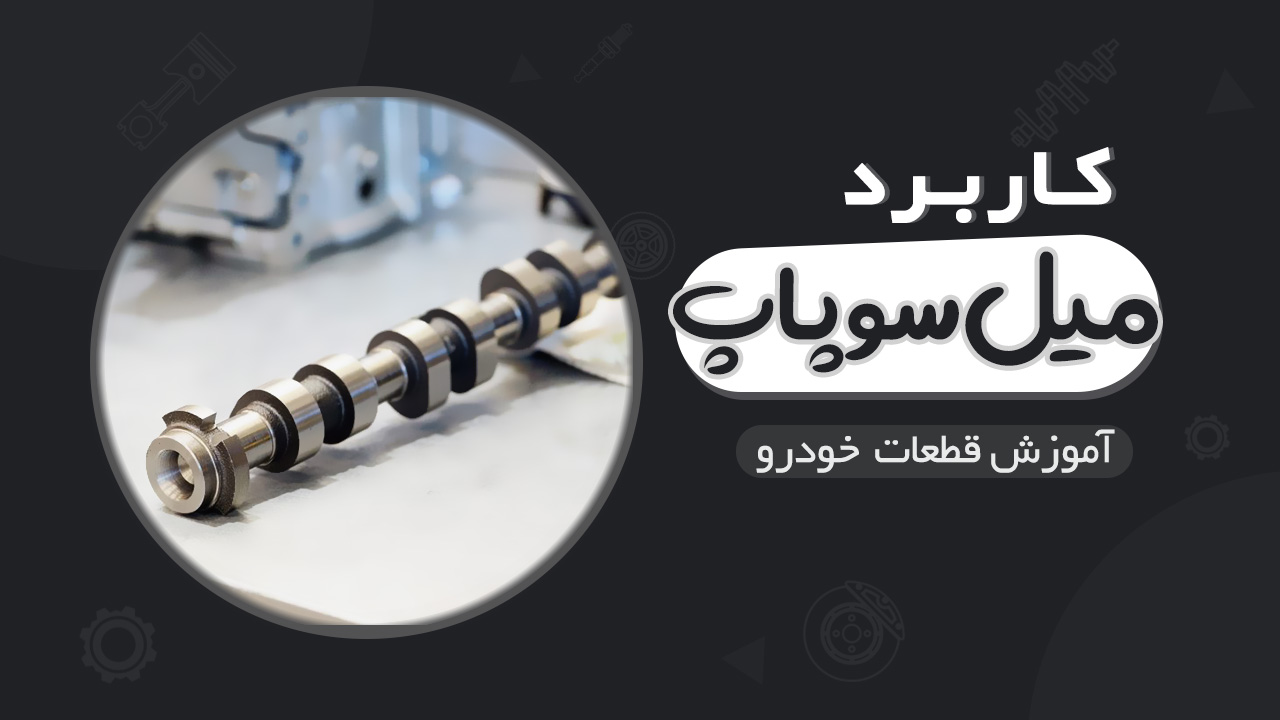

کاربرد میل بادامک یا میل سوپاپ

کاربرد میل بادامک یا میل سوپاپ در خودرو

میل بادامک که با نام میل سوپاپ نیز شناخته می‌شود، یکی از قطعات کلیدی در موتور خودرو است. وظیفه اصلی این قطعه، هماهنگ کردن زمان باز و بسته شدن سوپاپ‌ها با حرکت پیستون‌ها در سیلندر است. این هماهنگی نقش حیاتی در عملکرد صحیح موتور و افزایش راندمان آن دارد. در ادامه با مجله اینترنتی خودرو آموز همراه باشید.

وظایف اصلی میل بادامک

کنترل زمان‌بندی سوپاپ‌ ها: میل بادامک با استفاده از بادامک‌ های خود، سوپاپ‌های هوا و دود را در زمان مناسب باز و بسته می‌کند. این زمان‌بندی دقیق برای بهینه‌سازی جریان مخلوط سوخت و هوا به داخل سیلندر و خروج گازهای سوخته از آن ضروری است.

افزایش راندمان موتور: با تنظیم دقیق زمان‌بندی سوپاپ‌ها، میل بادامک به بهبود راندمان احتراق و در نتیجه افزایش قدرت موتور کمک می‌کند.

تأثیر در صدای موتور: طراحی میل بادامک و نحوه عملکرد آن می‌تواند بر صدای تولیدی موتور تأثیر بگذارد. میل بادامک ‌های پیشرفته معمولاً عملکرد روان ‌تری دارند که به کاهش صدا کمک می‌کند.

قسمت های مختلف میل سوپاپ

میل بادامک از چندین بخش تشکیل شده که هرکدام وظیفه خاصی را برای عملکرد بهینه این قطعه در موتور خودرو بر عهده دارند. در ادامه به اجزای اصلی میل سوپاپ اشاره می‌کنیم:

۱. بدنه میل سوپاپ

بدنه میل سوپاپ یک محور استوانه‌ای از جنس فولاد یا چدن مقاوم است که ساختار اصلی میل سوپاپ را تشکیل می‌دهد. این بدنه باید استحکام و مقاومت بالایی در برابر فشار و سایش داشته باشد.

۲. بادامک‌ ها ( Cam Lobes )

بادامک‌ها برجستگی ‌های طراحی‌ شده روی بدنه میل سوپاپ هستند که وظیفه باز و بسته کردن سوپاپ‌ ها را بر عهده دارند.
عملکرد: با چرخش میل سوپاپ، بادامک‌ها با سطح سوپاپ یا اجزای مرتبط مانند اسبک تماس پیدا می‌کنند و آن را به سمت پایین فشار می‌دهند تا سوپاپ باز شود.
شکل بادامک: طراحی بادامک ‌ها (زاویه، ارتفاع و شکل) مستقیماً بر زمان‌بندی و میزان باز شدن سوپاپ‌ها تأثیر می‌گذارد.

همچنین بخوانید
کاربرد پمپ بنزین در خودرو

۳. یاتاقان‌ ها ( Bearings or Journals )

یاتاقان ‌ها نقاطی هستند که میل سوپاپ روی آن‌ها می‌چرخد.
وظیفه: کاهش اصطکاک و نگه داشتن محور میل سوپاپ در جای خود.
مواد ساخت: معمولاً از مواد مقاوم در برابر سایش ساخته می‌شوند و با روغن موتور روان‌کاری می‌شوند.

۴. چرخ‌دنده یا پولی تایمینگ ( Timing Gear or Pulley )

این قسمت در انتهای میل سوپاپ قرار دارد و به میل‌لنگ متصل می‌شود.
وظیفه: هماهنگ کردن چرخش میل سوپاپ با میل‌ لنگ. این هماهنگی برای زمان‌ بندی دقیق سوپاپ‌ ها ضروری است.
نوع اتصال: از طریق زنجیر تایم، تسمه تایم یا چرخ‌ دنده مستقیم.

۵. شیارهای روغن ( Oil Passages )

شیارها و کانال‌ های روغن روی میل سوپاپ برای هدایت روغن به نقاط حساس طراحی شده‌اند.
وظیفه: روانکاری بادامک‌ ها و یاتاقان ‌ها برای کاهش اصطکاک و جلوگیری از سایش.

۶. محور اهرم ‌ها ( Tappet or Rocker Arm Contact Area )

در برخی طراحی‌ها، این بخش روی میل سوپاپ برای تماس مستقیم یا غیرمستقیم با اسبک‌ ها ( Rocker Arms ) یا تایپیت‌ها ( Tappets ) وجود دارد.
وظیفه: انتقال حرکت از بادامک به اسبک یا تایپیت.

۷. انتهای میل سوپاپ

محل نصب سنسورها: در موتورهای مدرن، سنسور موقعیت میل سوپاپ ( Camshaft Position Sensor ) در این قسمت نصب می‌شود. این سنسور اطلاعات لازم برای سیستم مدیریت موتور را فراهم می‌کند.
محل نصب دیگر قطعات: مانند چرخ ‌دنده‌ ها یا قطعات وابسته به سیستم روغن ‌کاری.

۸. واشرها و مهره‌های نگهدارنده

این قطعات برای ثابت نگه داشتن میل سوپاپ در جای خود استفاده می‌شوند. وجود واشرها و مهره‌های مناسب از نشت روغن و حرکت اضافی میل سوپاپ جلوگیری می‌کند.

همچنین بخوانید
نقش و بخش های سرسیلندر

۹. پروفیل بادامک ( Cam Profile )

شکل دقیق برجستگی بادامک‌ها که مشخص می‌کند سوپاپ‌ها چه زمانی باز و بسته شوند، چه مدت باز بمانند، و تا چه اندازه باز شوند.
اهمیت: این بخش بر عملکرد کلی موتور، قدرت و مصرف سوخت تأثیر زیادی دارد.

اهمیت کیفیت و نگهداری میل بادامک

کیفیت مواد ساخت: میل بادامک باید از موادی ساخته شود که مقاومت بالایی در برابر سایش و حرارت داشته باشد.
روانکاری مناسب: عملکرد صحیح میل بادامک نیازمند روغن‌کاری مداوم است. کمبود روغن یا استفاده از روغن نامناسب می‌تواند باعث آسیب به این قطعه شود.
بازرسی و تعویض به موقع: خرابی میل بادامک می‌تواند منجر به کاهش راندمان موتور، افزایش مصرف سوخت و حتی آسیب به قطعات دیگر موتور شود.

نقش میل بادامک در موتورهای پیشرفته

در موتورهای مدرن، از تکنولوژی‌هایی مانند زمان‌بندی متغیر سوپاپ‌ ها ( VVT ) استفاده می‌شود که با تغییر زمان‌بندی میل بادامک، عملکرد موتور را در شرایط مختلف بهینه می‌کند. این سیستم‌ ها باعث افزایش قدرت، کاهش مصرف سوخت و کاهش آلایندگی می‌شوند.

نتیجه‌گیری

میل بادامک یا میل سوپاپ یکی از اجزای حیاتی موتور است که بر عملکرد کلی خودرو تأثیر مستقیم دارد. انتخاب قطعات باکیفیت، نگهداری صحیح و توجه به روانکاری، عمر مفید این قطعه و عملکرد بهتر خودرو را تضمین می‌کند. هر بخش از میل سوپاپ برای عملکرد دقیق و هماهنگ موتور ضروری است. طراحی و نگهداری مناسب این قطعه به بهبود راندمان، قدرت و دوام موتور کمک می‌کند.
